カーストッパー|合成ゴム製衝撃吸収材|プラットホーム・クッション

PCC-6010YNS

PCC-6010YNS

上面滑り止めノンスリップ加工品

PCC-6010YNS

PCC-6010YNS


画像の説明

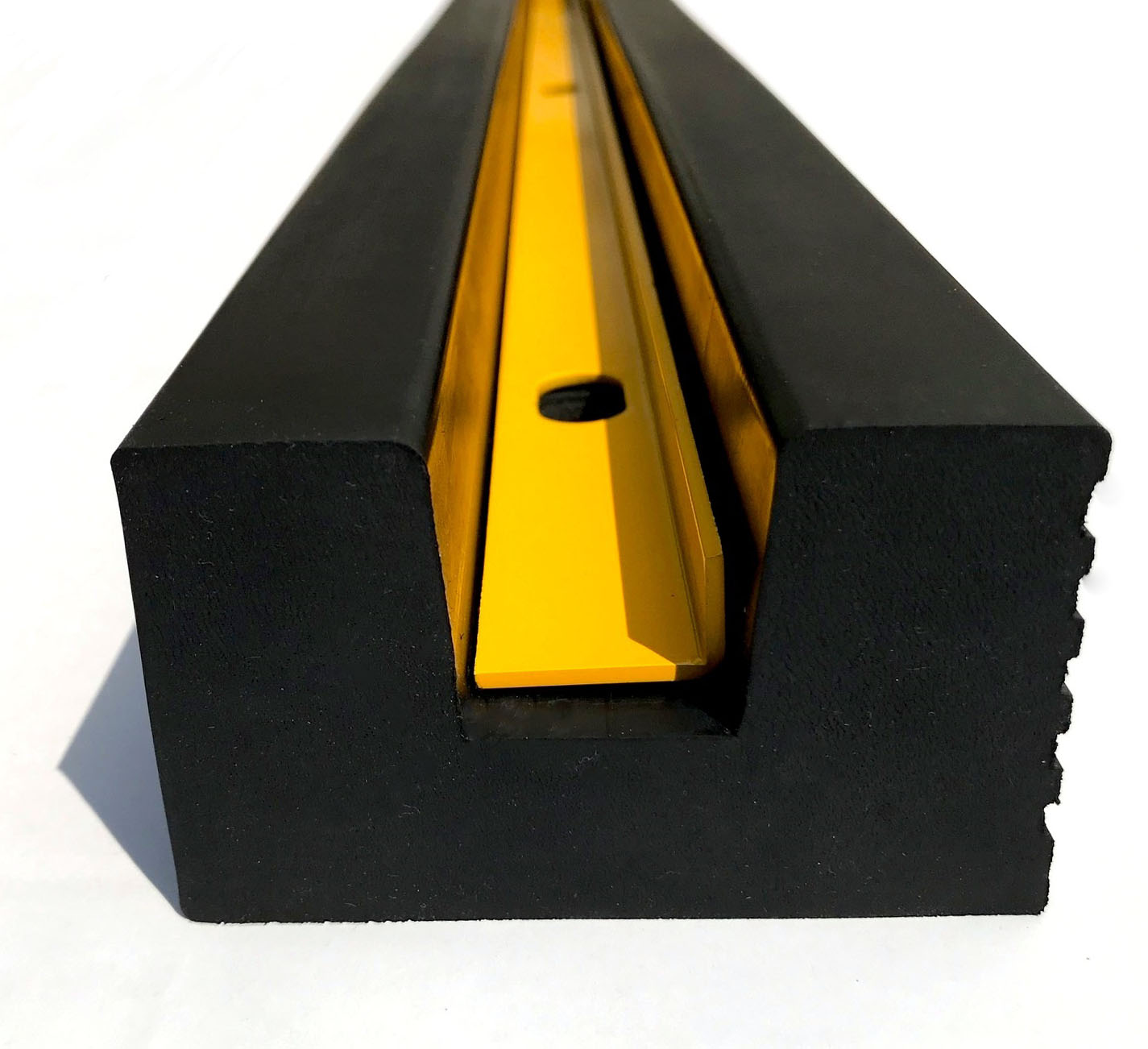

  • 上面に、滑り止め溝を成型しました。
    より安全な場内作業が出来るようになりました
    L型のフレームを装着する事によって図中のY方向からのたわみを防止しています。
    いままでにない、しっかり感が得られるようになりました。
  • ノンスリップ溝が必要でない場合には、反転して取付も可能です。
  • また、イエローフレームが不要な場合はイエローフレームレスも出荷可能です。

取付要領

  • 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
  • アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
  • 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください また、可能であれば水平方向に連続して取り付ける場合は約30~50mmのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。
  • アンカー打設と取付作業は、同じ事業者が施工することを推奨いたします

寸法精度について

弊社製品のほとんどは、押出し成型品で寸法精度3級です。
押出成形では、製品の押出し時の最初と最後が大きく出たり中間部は小さく出たりします、特に大きなサイズではそれが顕著に現れます。
寸法精度をお求めになる場合は、金型成型品を選択して頂きますようお願い申し上げます。
また、アンカー部の穴径や穴ピッチそして穴位置等につきましても、製品成型後にボール盤にて一つ一つ穴あけ作業を行っておりますので、必ずズレが生じてしまいます。アンカー先付け等の作業手順の工事では、寸法精度が求められますが、押出成形品ではその作業手順には対応できません。

イエローフレーム

イエローフレーム

  • イエローフレーム
    • 長さ1980mm

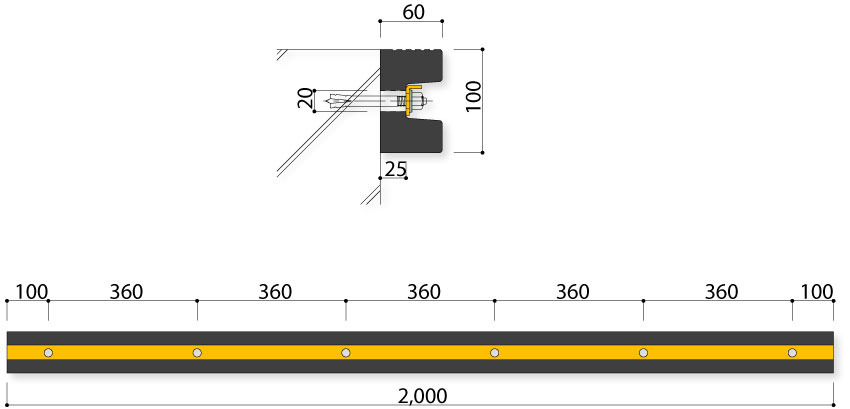

    • 定尺用(右図) 90+(360ピッチ×5)+90 6穴
    • 乱尺用(左図) 両端140に2穴のみ 追加穴あけ可能

納まり

画像クリックで拡大

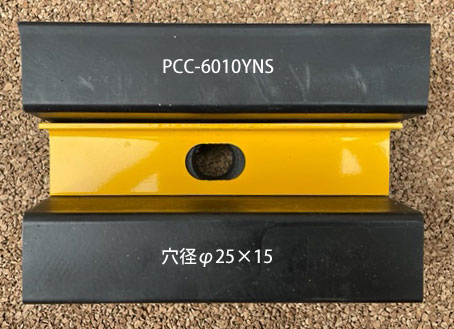

イエローフレームの穴径 φ25×15

PCC-6010YNSの説明

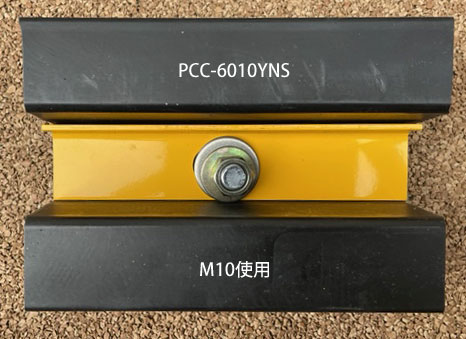

M10を使用した納まり  平ワッシャーφ25を併用

PCC-6010YNS-M10の説明

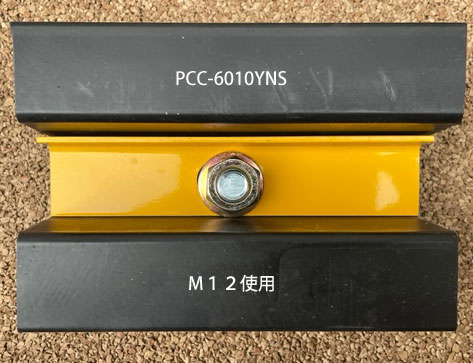

M12を使用した納まり

PCC-6010YNS-M12の説明
