GP-450Y

GP-450Y デスポール 金型製品

受注生産

GP-450Y GP-450Y(R)、ベースプレートにセフティーラバーがついて安全

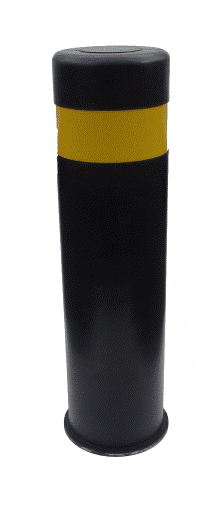

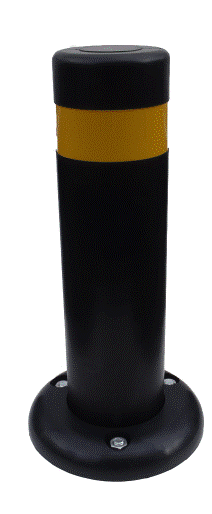

左;GP-450Y     右;GP-450Y(R)

2018GP-450Y(R)

内蔵コイルスプリング

GP-450Y内臓スプリングHf=355 OD=90 d=6

高さHf=355~360mm 外径OD=90mm 線径d=6mm 材質=炭素鋼

GP-450Y台座

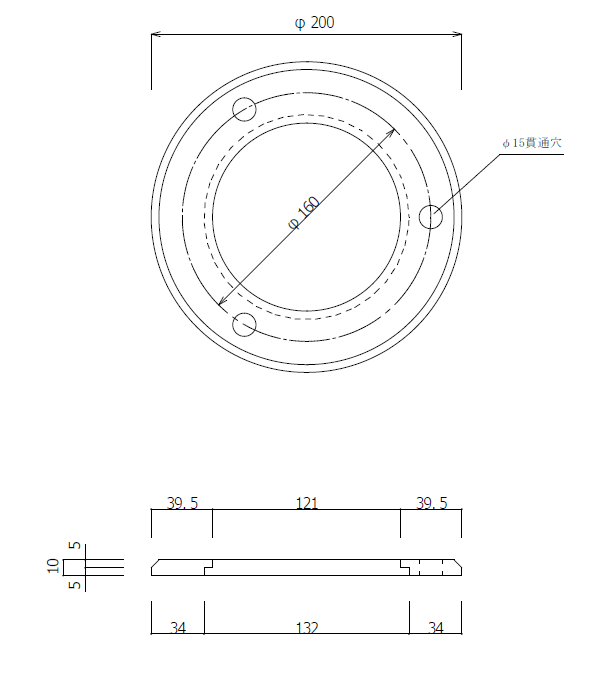

GP-450Y用ベースプレート部詳細図
表示されるまで少し時間がかかります!(約10秒)

google-chrome
ウエブブラウザは、グーグルクロームのみ閲覧できます。
インターネットエクスプローラでは、3D画像は表示されません。


安全対策 GP-450Y(R)ワンタッチベースカバー部

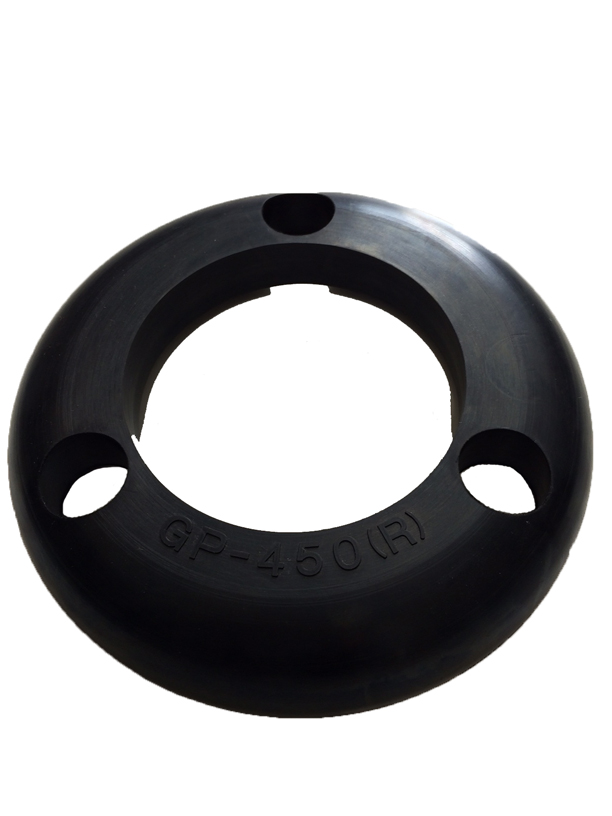

GP-450Y(R)安全カバー
GP-450(R)
材質 合成ゴム EPDM
硬度 60°

  • 生産形態  受注生産  金型成型
  • 製品名   デスポール
  • 型式=   GP-450Y
           GP-450Y(R)安全ベースカバー付き
  • 価格 45,000円/本
  • size H=450 120φ
  • 重さ 9.5㎏/本
  • 本体材質 コイルスプリング内蔵合成ゴム製
  • 台座材質 Steel  ユニクロメッキ仕上げ
  • 取付方法=ケミカルアンカー推奨、アンカーM12×100以上推奨(3ケ所)
    下地の状態や強度等を考慮し、適切な取付方法で取付をしてください。
    取付のアンカー・ボルト・ナット類は付属していません
  • 製品
    • GP450Y
      本体(コイルスプリング内臓合成ゴム製ポール)+ベースプレート(台座プレート)
    • GP-450Y(R)
      GP-450Y+安全ベースカバー(GP-450(R))
  • 寸法公差=ゴム製品の寸法公差表を参照ください
    • 主な使用用途
      • 貨物用EVの出入り口付近に
      • 作業場の出入り口に
      • 台車のストッパーとして

製品形成

GP-450Y(R)

GP-450Y(R)ポール本体GP-450Y(R)ポール上部から台座プレートを設置GP-450Y(R)ボルト固定GP-450Y(R)安全カバー部設置


3D data
表示されるまで少し時間がかかります!(約10秒)

画像はCGです。実際の製品は上部にゴム栓が付きます
このページ最上部の製品画像を参照してください

google-chrome
ウエブブラウザは、グーグルクロームのみ閲覧できます。
インターネットエクスプローラでは、3D画像は表示されません。


画像の説明




Chrome_Logo.pngブラウザで3Dを見る→GP-450Y-3D-Byu



GP-450Yフランジ部3D


Chrome_Logo.pngブラウザで3Dを見る→GP-450Y-3D-Byu
