耐圧試験結果

耐圧試験結果

中空タイプ試験方法①

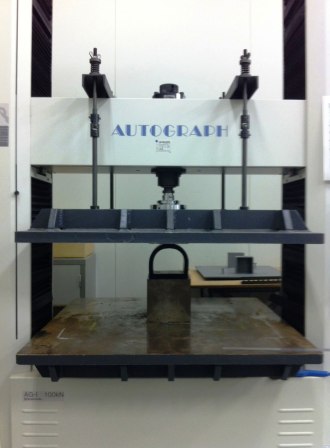

試験機
SHIMADZU製
AUTOGRAPH
AG-1
加圧試験機において、圧縮速度10mm/minで加圧し続け、中空内部が底付した時の加圧量を計測した。

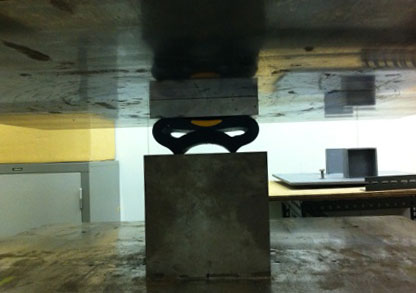

プラットホームクッション中空タイプ圧縮試験画像

PCD-1010耐久試験底付画像

製品型番底付した時の加圧量順位
PCD-50501.489kn4位
PCD-70702.355kn1位
PCD-1010/1010Y2.231kn2位
PCD-1315/1315Y1.675kn3位

※100kgf=980N(0.98kN)
 1000N=1kN
 よって100kgf=約1kN

 1kN=約100kgの力
 10kN=約1トンの力

  • この試験結果から判断できる要素として
    • 製品の分子結合の破断(バーストポイント)までの値が判断できる。
      底付した時の加圧量 が大きいものほど耐久性があると推測できる。

順位は、加圧量に対して形状変化が少ない順で、製品の優劣を表すものではありません

使用用途等を考慮し適正な製品を選択頂くためのデータとしてご参照ください

中空タイプ試験方法②

試供体
PCD-1010&1315
PCS-100&150
の比較圧縮試験を行った
車輛当たり面から圧縮し製品の高さが35%に達した時の数値を計測
試体の長さは100mm
試験温度=25°
試験速度=10mm/min
試験日=2017/6/1

製品型式製品高さ圧縮時の高さ圧縮値
PCD-1010100mm35mm5.76kN
PCD-1315130mm45mm4.30kN
PCS-100100mm35mm33.90kN
PCS-150130mm45mm48.30kN

PCD-1010とPCD-1315は、測定精度の範囲外のため参考値とする

無垢タイプの試験方法

試供体
PCE-6018 PCE-6015YNS
PCC-6010YNS
の比較圧縮試験を行った
車輛当たり面から圧縮し製品の高さが50%に達した時の数値を計測
試体の長さは100mm
試験温度=25°
試験速度=10mm/min
試験日=2017/6/1

製品型式製品高さ圧縮時の高さ圧縮値
PCE-601860mm30mm101.0kN
PCE-6015YNS60mm30mm64.4kN
PCC-6010YNS60mm30mm111.0kN

まとめ
