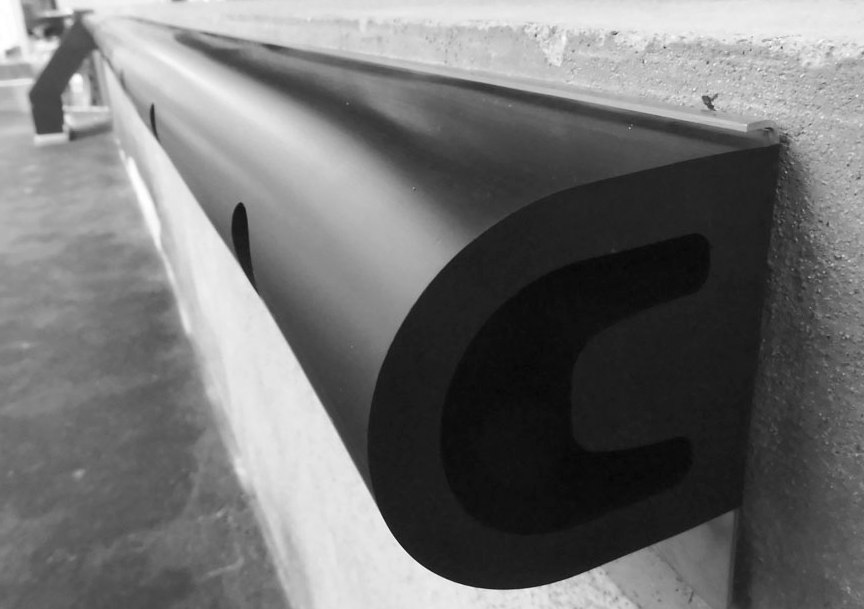

PCS-100

PCS-100

Cushion & Stopper
ストッパー内蔵クッション

PCS-100特許庁意匠登録済み

一口メモ

  • 製品安全データ 中空タイプ

    現行の中空タイプの耳部の亀裂・破損・脱落は、過剰加圧による製品の極度な変形が起因して、連結したゴム高分子どうしの破断を誘発することで起こると考えられます。
    PCS-100・PCS-150は、衝撃による極度な変形を抑制するようクッションフィールド内部にストッパー部を設けました。


  • 生産形態  受注生産 押出し成型
  • 材質    合成ゴム
  • 定尺    2000mm
  • 本体重量  約18㎏/2m
  • 特徴    内部のクッションエリアにストッパー部を形成
  • 130×150サイズのPCS-150もご用意しております。

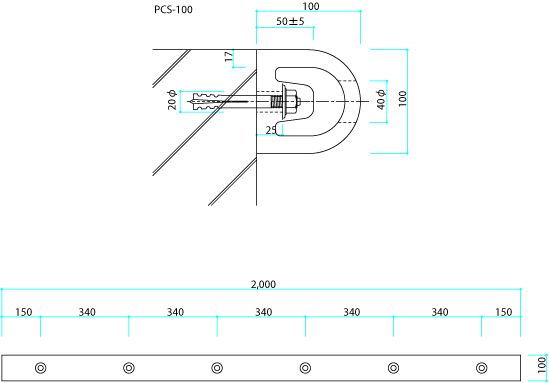

取付要領

  • 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
  • アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
  • 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください また、可能であれば水平方向に連続して取り付ける場合は約30~50mmのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。

寸法精度について

弊社製品のほとんどは、押出し成型品で寸法精度3級です。
押出成形では、製品の押出し時の最初と最後が大きく出たり中間部は小さく出たりします、特に大きなサイズではそれが顕著に現れます。
寸法精度をお求めになる場合は、金型成型品を選択して頂きますようお願い申し上げます。
また、アンカー部の穴径や穴ピッチそして穴位置等につきましても、製品成型後にボール盤にて一つ一つ穴あけ作業を行っておりますので、必ずズレが生じてしまいます。アンカー先付け等の作業手順の工事では、寸法精度が求められますが、押出成形品ではその作業手順には対応できません。

1010-L  床付けコーナー

  • 生産形態  受注生産 金型成型
    ・Option Parts
    ・製品型番 1010-L
    ・色 黒
    ・対応製品 PCD-1010 PCS-100

    床付けコーナー、1010-L

1010-DB 出隅コーナー

  • 生産形態  受注生産 金型成型
    ・Option Parts
    ・製品型番 1010-DB
    ・色 黒
    ・対応製品 PCD-1010 PCS-100
    1010DB取付時注意点へ

    出隅コーナー、1010-DB

1010-END スムーズ・エンド

  • 生産形態  受注生産 金型成型
    ・Option Parts
    ・製品型番 1010-END
    ・色 黒
    ・対応製品 PCD-1010 PCS-100

    スムーズエンド、1010-end



1010-J ジョイントパーツ

  • 生産形態  受注生産 金型成型
    ・Option Parts
    ・製品型番 1010-J
    ・色 黒
    ・対応製品 PCD-1010 PCS-100

    ジョイントパーツ、1010-J

1010-CAP エンドキャップ

  • 生産形態  受注生産 金型成型
    ・Option Parts
    ・製品型番 1010-CAP
    ・色 黒
    ・対応製品 PCD-1010 PCS-100

    エンドキャップ、1010-CAP
