カーストッパー|合成ゴム製衝撃吸収材|プラットホーム・クッション

PCK-1010S

変形に強い角型中空タイプ

C型無垢タイプに蓋をした形状の角型中空タイプ

PCK-1010-S


PCK-1010-S

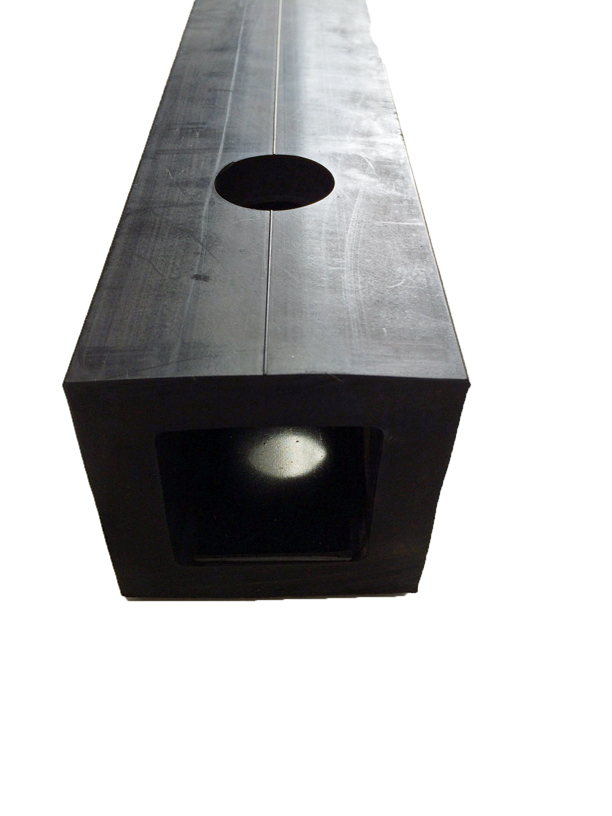

角型中空タイプ、PCK-1010-S



  • 上代価格  オープン
  • 生産形態  受注生産 押出し成型
  • 型式    PCK-1010-S
  • 色     黒
  • 押え金物  Steel W=50 4.5t 穴径φ17×30 塗色 黒
  • 定尺    2000mm
  • 重さ    約18kg 金具含む
    一口メモ製品の取付けと寸法公差について





取付要領

  • 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
  • アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
  • 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください また、可能であれば水平方向に連続して取り付ける場合は約30~50mmのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。

PCD-1017  中空タイプ


PCD-1017-4

PCD-1017

  • 生産形態  受注生産 押出し成型 要納期
  • 材質
    • ゴム本体=SBR
    • 押さえ金物=Steel 黒色塗装
  • 長さ    定尺1500mm
  • 重量
    • 本体    約23kg/1500mm
    • 押さえ金物 約4.7kg/1440mm
      ※総数45m以上のご注文の場合は別寸製作賜ります。



取付要領

  • 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
  • アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
  • 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください また、可能であれば水平方向に連続して取り付ける場合は約30~50mmのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。

ブラウザで3Dを観る

表示まで約10秒かかります。

ブラウザはグーグル・クローム推奨です。インターネット・エクスプローラでは、表示されない場合があります。



PCD-1017   500L  3D.pdf

3D data

PCD-1017-3D画像

PCD-1017を500mmにカットした3D画像です




3D-PDFの説明



寸法精度について

弊社製品のほとんどは、押出し成型品で寸法精度3級です。
押出成形では、製品の押出し時の最初と最後が大きく出たり中間部は小さく出たりします、特に大きなサイズではそれが顕著に現れます。
寸法精度をお求めになる場合は、金型成型品を選択して頂きますようお願い申し上げます。
また、アンカー部の穴径や穴ピッチそして穴位置等につきましても、製品成型後にボール盤にて一つ一つ穴あけ作業を行っておりますので、必ずズレが生じてしまいます。アンカー先付け等の作業手順の工事では、寸法精度が求められますが、押出成形品ではその作業手順には対応できません。
