カーストッパー|合成ゴム製衝撃吸収材|プラットホーム・クッション

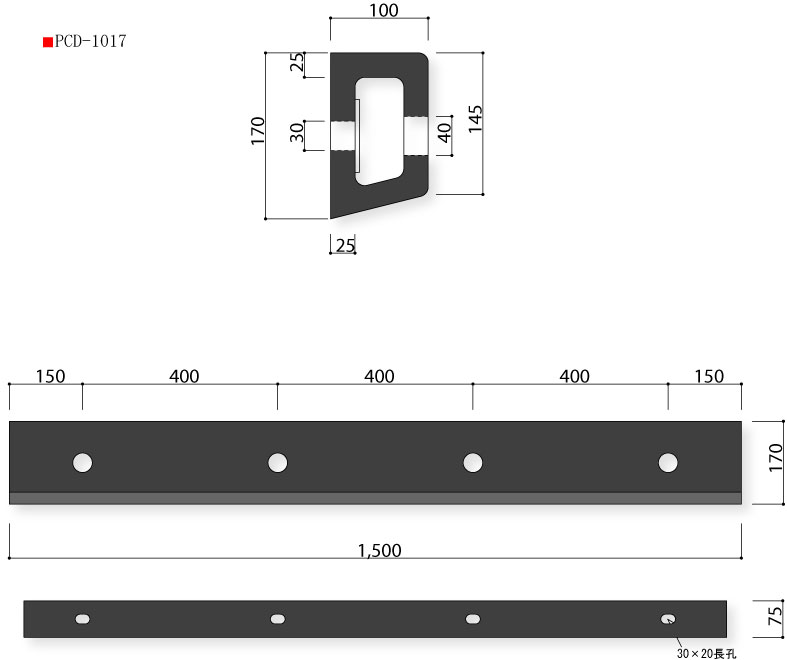

PCD-1017

PCD-1017


PCD-1017-a-(1)



PCD-1017

  • 材質
    • ゴム本体=SBR
    • 押さえ金物=Steel 黒色塗装
  • 長さ
    • 1500mm定尺
  • 重さ
    • ゴム本体  約22.7㎏
    • 押さえ金物 約4.65㎏
      ※総数45m以上のご注文の場合は別寸製作賜ります。



取付要領

  • 製品を取り付けるときは、必ず適した平ワッシャーを使用して取付をおこなってください
  • アンカー作業は、製品現物を採寸してアンカー位置決めをおこなってください
  • 水平方向に数本取り付ける場合は、1本ずつ取付を完了して、次のアンカー作業を行ってください また、可能であれば水平方向に連続して取り付ける場合は約30~50mmのクリアランスをとることを推奨いたします。これは、次回のメンテナンスに柔軟性をもたせる為です。


施工例

PCD-1017+BLOCKS-200
PCD-1017とBLOCKS-200



ブラウザで3Dを観る

表示まで約10秒かかります。
PCD-1017を500mmにカットした3Dです

ブラウザはグーグル・クローム推奨です。インターネット・エクスプローラでは、表示されない場合があります。



PCD-1017   500L  3D.pdf 動くPDF

3D data

PCD-1017-3D画像



3D-PDFの説明
