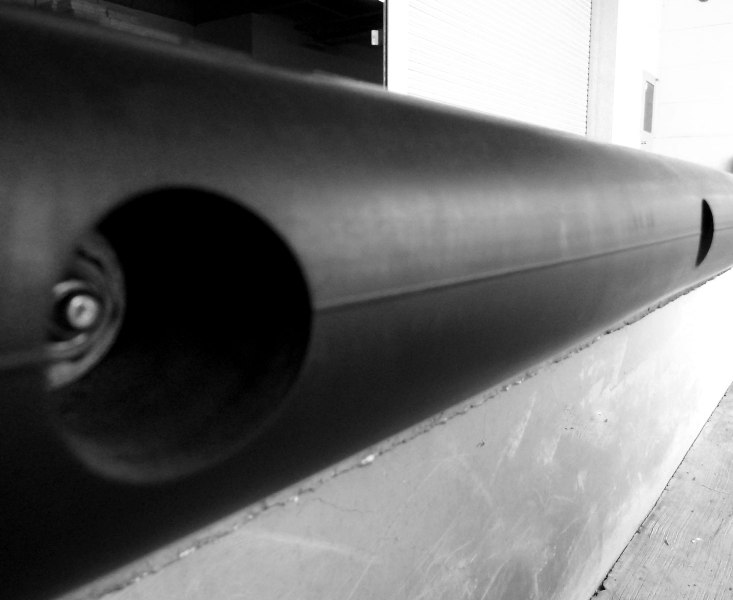

swfu/d/mono1010rd733.jpg

プラットホームストッパー PCD-1010SD PCD-1010RD

プラットホームストッパー

PCD-1010SD/1010RD

PCD-1010RD/1010SD

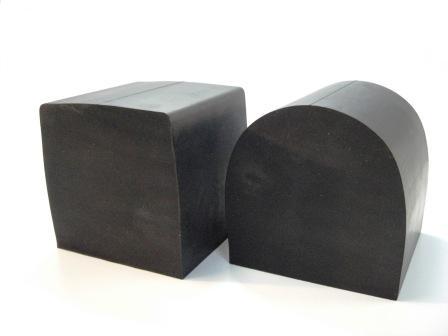

角型=PCD-1010SD D型=PCD-1010RD

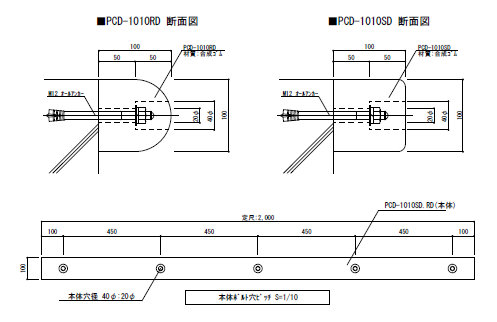

PCD-1010RD/1010SD詳細図

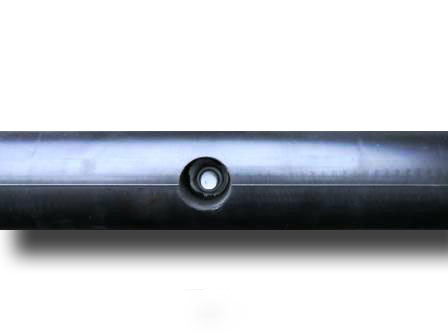

PCD-1010RD取付イメージ

L2マークについて

  • 受注生産
  • 製品名=  プラットホームストッパーD型(RD) 角型(SD)
  • 型式=   PCD-1010RD/PCD-1010SD
  • 材質=   合成ゴム
  • 定尺=   2000mm  1000mm (希望サイズでカット可能)
  • 別寸製作= 2000mmまで
  • 重量=13.4㎏/m(PCD-1010RD) 14.7㎏/m(PCD-1010SD)
  • 寸法公差=ドイツ技術者協会:VDI-2005 3級に準ずる
  • 製品安全データMSDS
    一口メモ製品の取付けと寸法公差について


  • 100mm×100mmのD型ゴムの無垢タイプです。耐久性・経済性に優れています。


    • 主な使用用途
      • プラットホームに
      • 台車が通る通路部に
      • 大型貨物自動車に
      • 船舶に
      • 港に
      • 空港に
      • 屋内駐車場の車止めとして
      • ガードレールとして
      • ゆるやかなR面に対応
      • ★★★★★

PCD-1010SD カット穴あけ

PCD-1010SDを500mmにカットしてカーストッパーとして施工した例です。
ご希望のサイズにカットしご指定位置に穴あけをして出荷致します。

500SD取付例

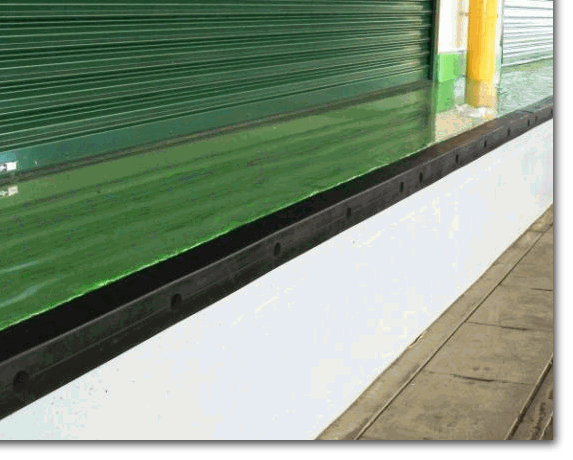

PCD-1010SD 取付例

PCD-1010SD取付例

作業手順 全ねじボルトを溶接して取り付ける場合

プラットホームクッション作業手順書

上記の作業手順書をご入用の際は、下記のダウンロードボタンからPDFファイルをダウンロードしてください

画像の説明0.99Mb
