丸型バンパー

丸型バンパー


Blocks-200

  • 取り換えが簡単!
    必ず交換時期が来るのが衝撃吸収材カーストッパーの宿命です、この丸型バンパーは一度設置すれば取外しや取付がかんたんに行えます。交換時に今迄のような大がかりな工事を必要としません。
  • 丸型200φ無垢大型バンパー
    丸型でしかも無垢ゴムのカーストッパーなので、頑丈で取付けバリエーションが豊富です、中空タイプとセットで取り付けたりいろんなアイデアーで新しいカーストッパースタイルが実現します。
  • L型バンパーの交換に
    L型バンパーの一部分だけ摩耗するL型バンパー
    摩耗したところだけ交換できるように3ヶ1セットで取り付け、次回は摩耗した箇所だけ交換できコストパフォーマンスに優れます。

画像の説明


画像の説明


Blocks-200


Blocks-200



BLOCKS-200

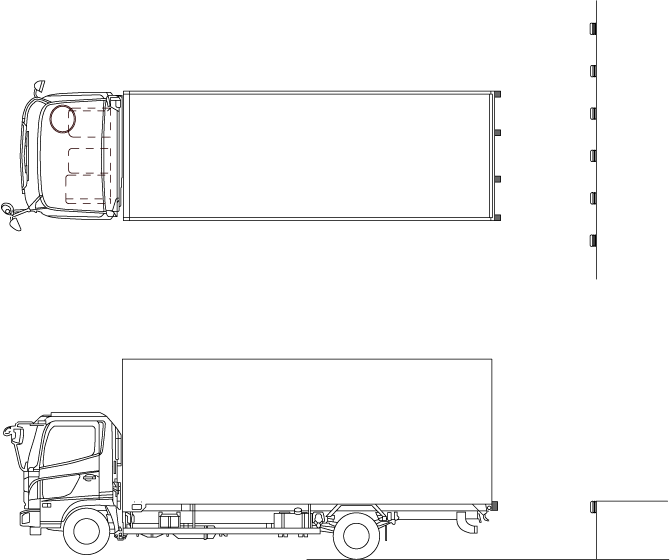

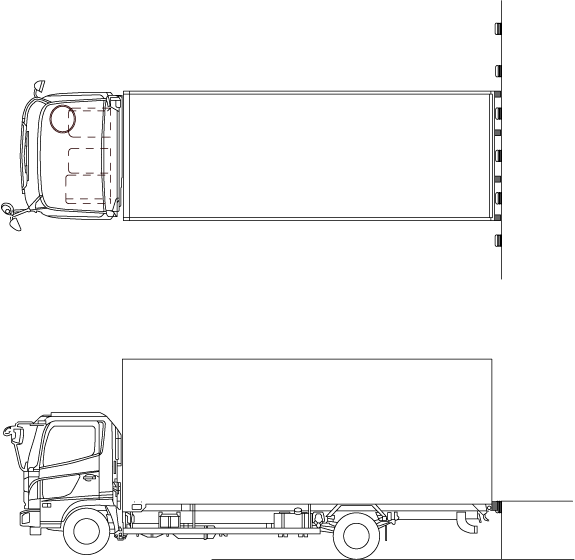

提案図

2700レーン提案図
PCS-100とBLOCKS-200



丸形バンパー取付提案図1



丸形バンパー取付提案図PCD-1315YとBlocks-200
PCD-1315YとBLOCKS-200

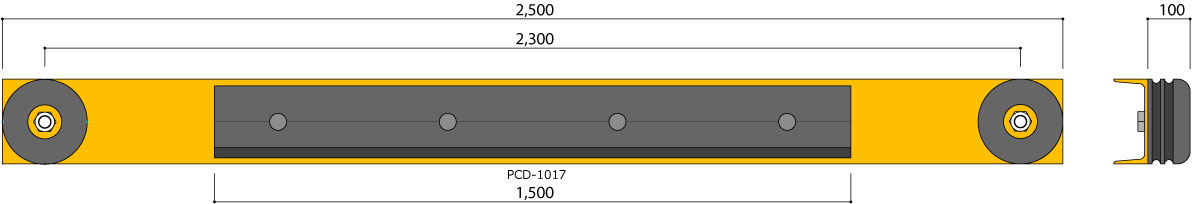

PCD-1017+BLOCKS-200
PCD-1017とBLOCKS-200

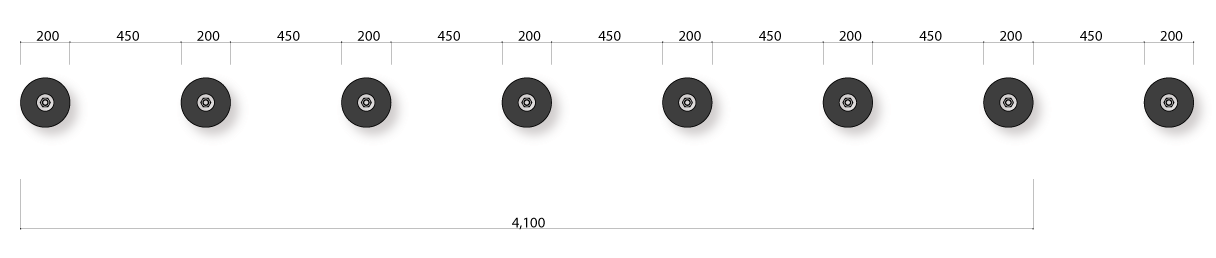

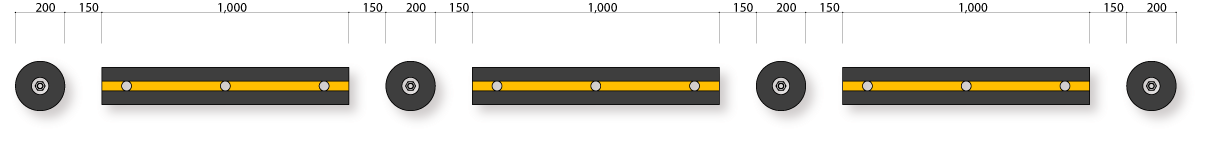

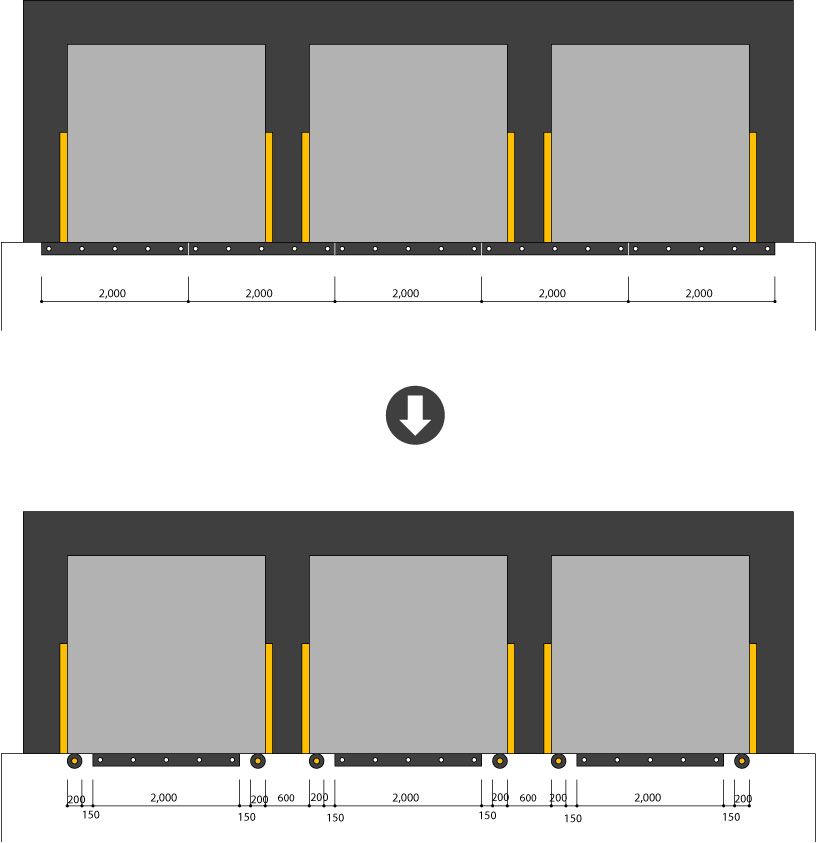

提案1

合理性 経済性 耐久性を考えてみた1

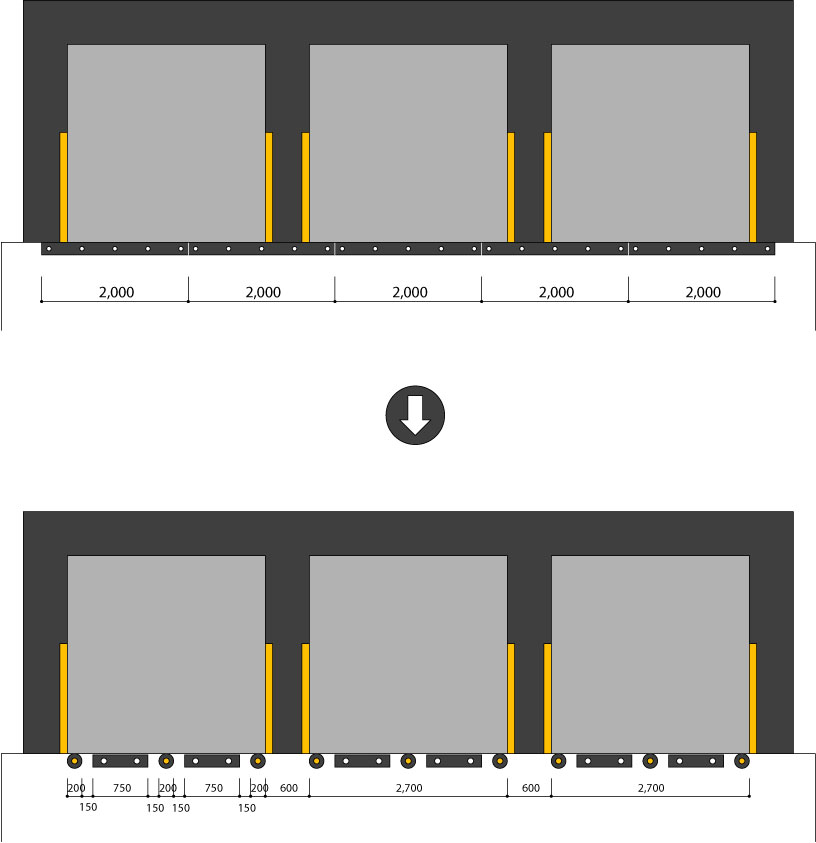

提案2


合理性 経済性 耐久性を考えてみた2

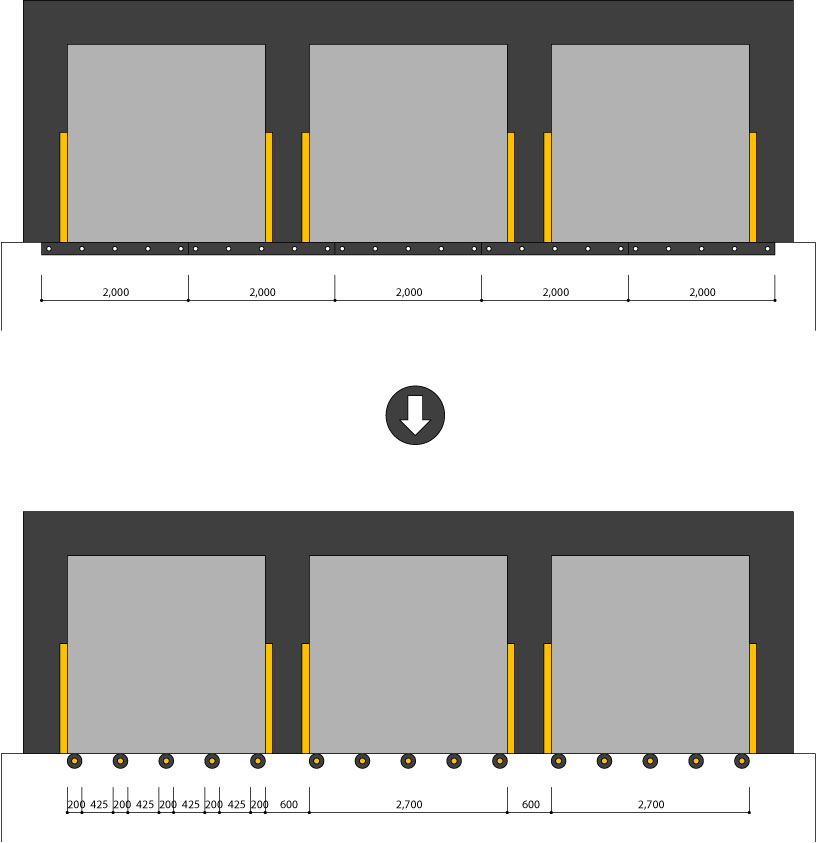

提案3


合理性 経済性 耐久性を考えてみた3

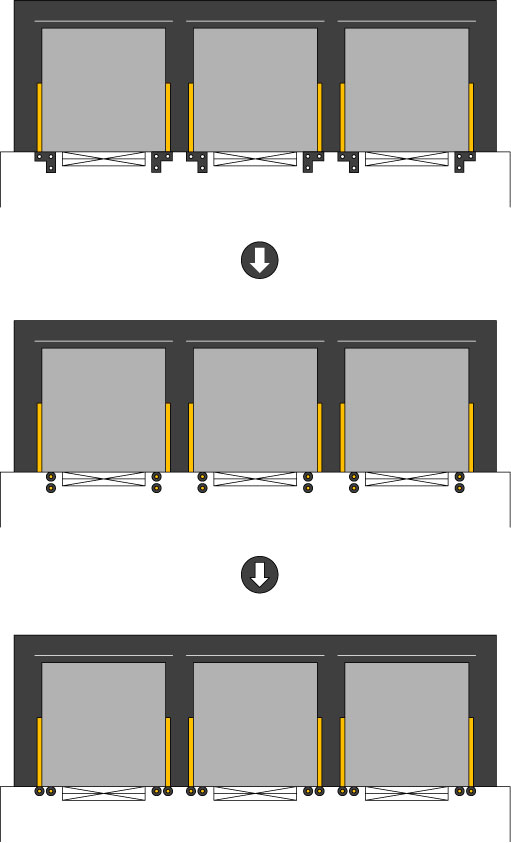

提案4


合理性 経済性 耐久性を考えてみた4



合理性 経済性 耐久性

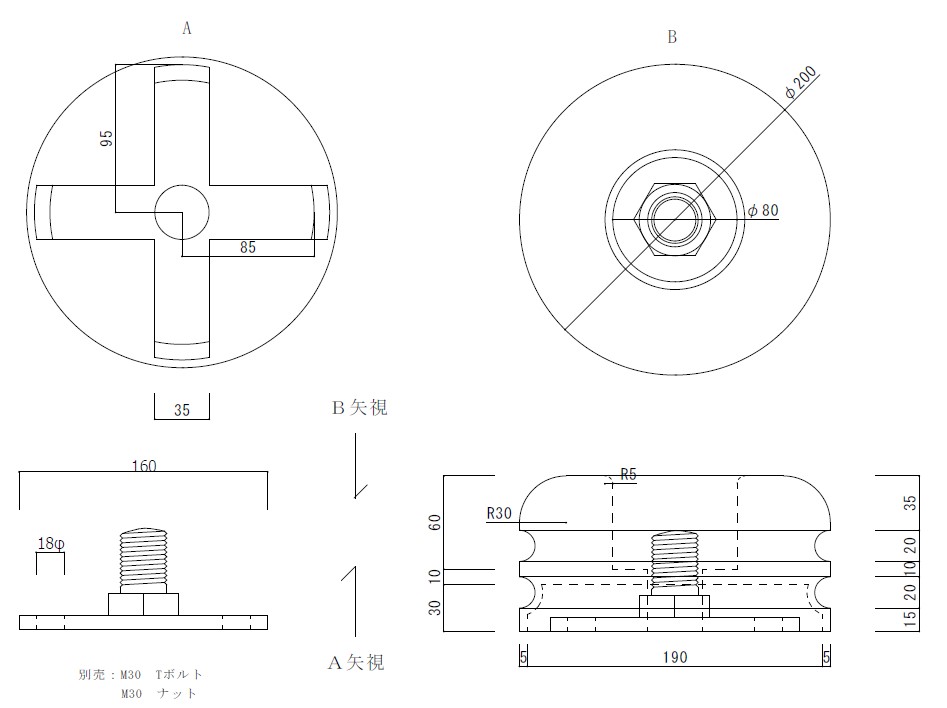

詳細図

BLOCKS-200詳細図


  • 型式=BLOCKS-200
  • 材質=SBR/NR
  • サイズ=200φ×H100
  • 色=黒
  • 寸法公差±2mm
  • 生地平ワッシャー付属
  • 別売 M30 Tボルト・ナット

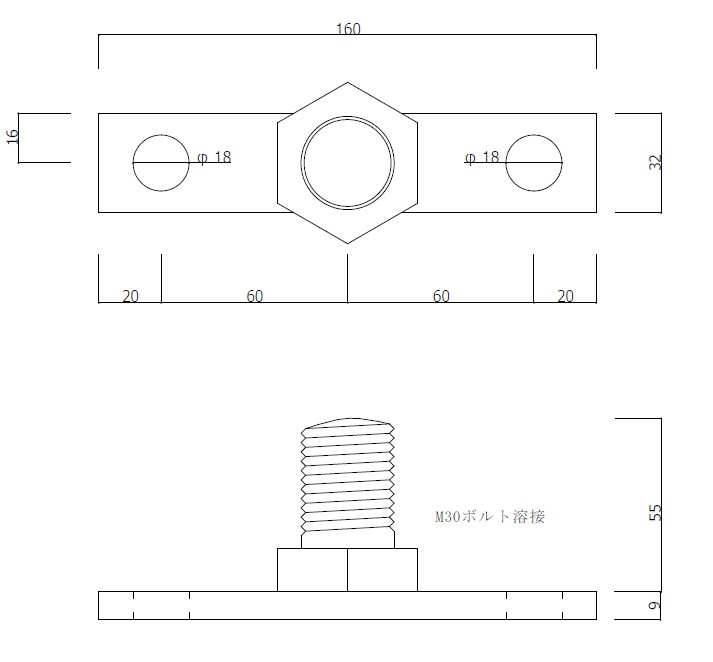

M30Tボルト詳細図

M30Tボルト

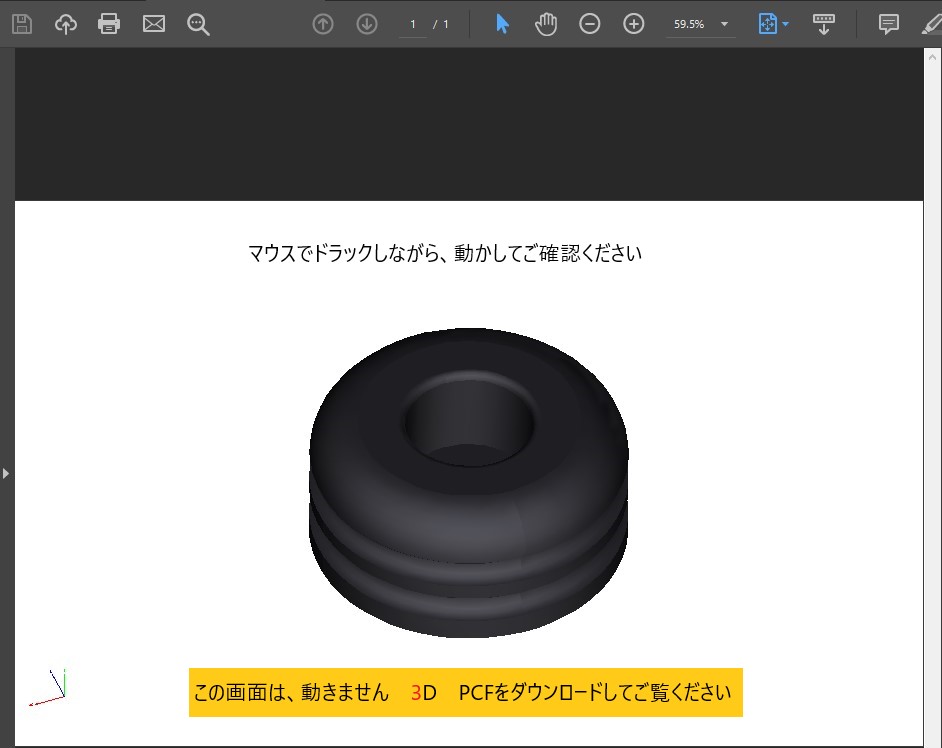

3D PDFダウンロード

3D data
表示されるまで、少し時間がかかります!(約10秒)

google-chrome
ウエブブラウザは、グーグルクロームのみ閲覧できます。
インターネットエクスプローラでは、3D画像は表示されません。

BLOCKS-200-3D


Chrome_Logo.pngブラウザで3Dを見る→Blocks-200-3D

画像の説明

画像の説明

Chrome_Logo.pngブラウザで3Dを見る→Blocks-200-3D

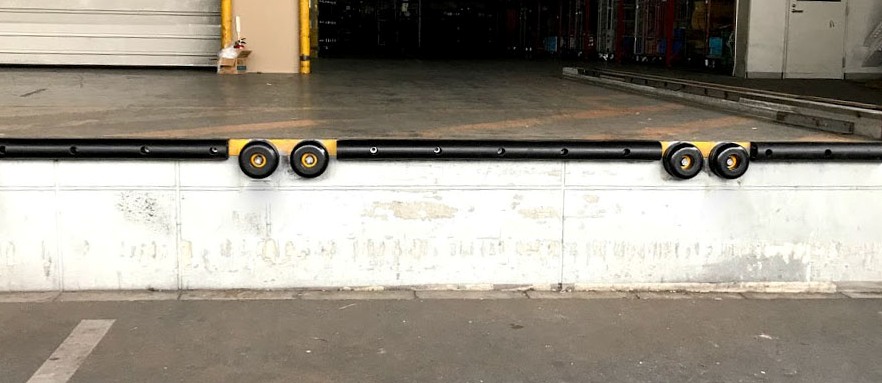

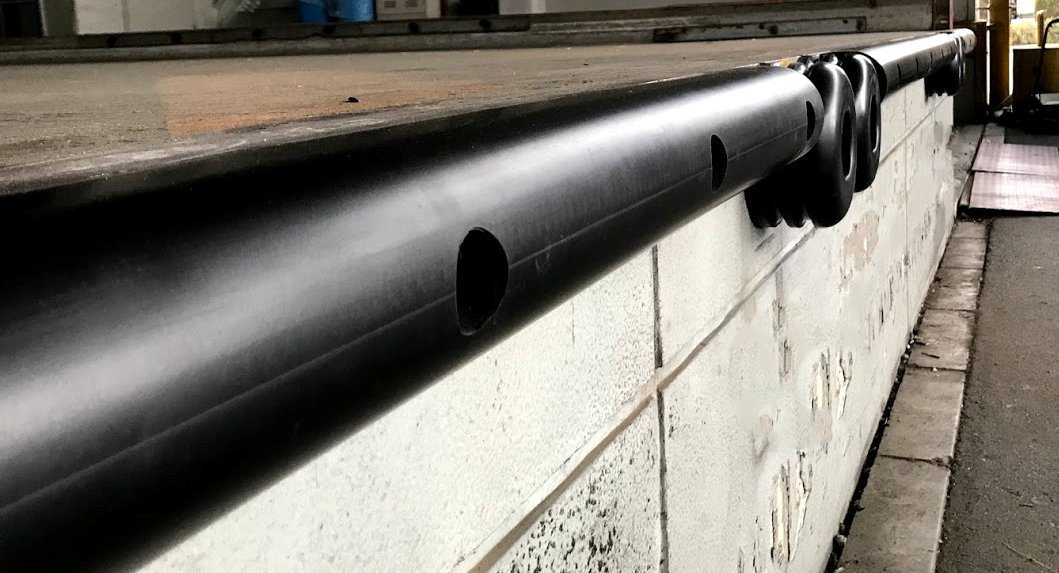

施工例

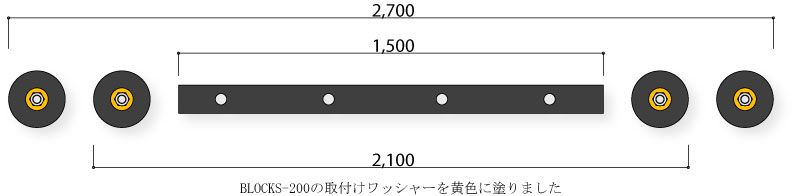

付属のワッシャーを黄色に塗りました
付属のワッシャーを黄色に塗りました
L型バンパーのベースプレートも、黄色に塗ればもっと注意喚起が出来そうですね!

何故か、本来の取付方法ではない方向で取り付けられていますこの方向で取り付けた方が、使い勝手がいいのかもしれません
わざと、本来の取付方向ではない方向でL型バンパーが付け変えられていますが
この方向で取り付けた方が、本当は使い勝手がいいのかもしれません
常識を疑うことも、大事なことなのかもしれませんね!

画像の説明

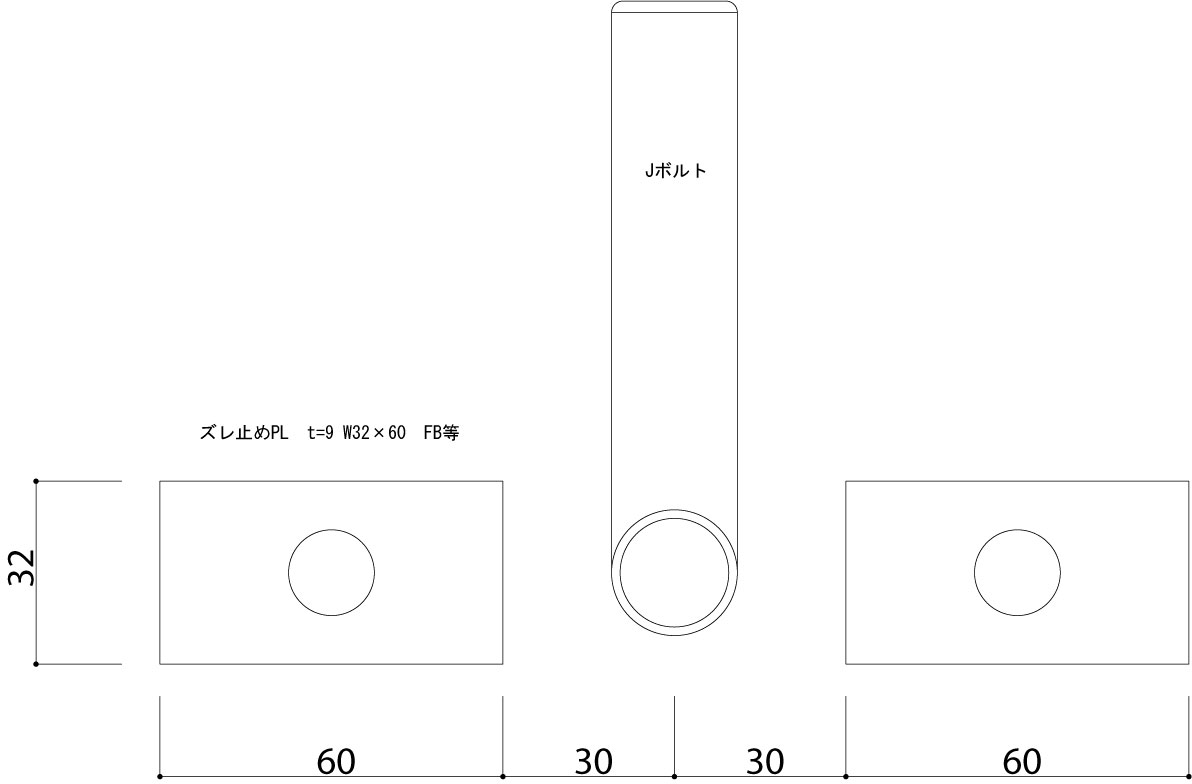

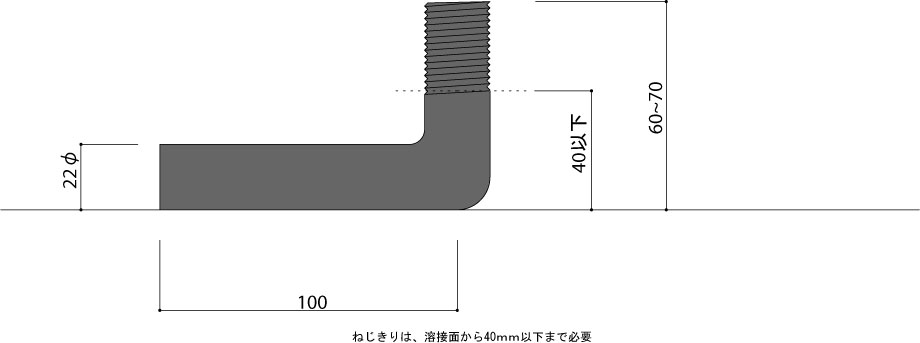

L型バンパーを取り外した状態です。Jボルトがむき出しになっています。

L型バンパー取付のJボルトが干渉するので、一部をハサミ等でカットしています
L型バンパー取付のJボルトを利用して
丸型バンパーを取り付けますが一部分が干渉するので、
ハサミ等でカットしています

画像の説明
ゴムが傷んだら、ボルトが傷まないうちに早めに交換しましょう!
レンチ1つ有れば工事屋要らずで簡単に交換が可能です

画像の説明

before
before

after
after


Blocks-200

Blocks-

丸型Blocksバンパー
